Ulkomittauskeskukset
Tuotteita yhteensä: 5
Ulkomittauskeskukset soveltuvat pää- ja mittauskeskukseksi pienkiinteistöön sekä rakennusaikaiseen sähkönjakeluun. Keskukset on valmistettu kuumasinkitystä teräslevystä, joka yhdessä oikean muotoilun kanssa takaa tukevan ja turvallisen rakenteen sekä käytettävyyden. Toimitus sisältää päävarokkeen sinetöintikannen, tarvittavat läpiviennit, syötön Al/Cu liittimet ja sadekaton.
Keskukset voidaan asentaa tarpeen mukaan joko seinään, pylvääseen tai lisävarusteena saatavalle jalustalle. Keskukset soveltuvat niin pinta- kuin uppoasennukseen (uppoasennukseen suosittelemme upotuskehystä).
Vaihtoehtoja joka tarpeeseen:
• 50A-malli ilman jalustaa
• 63A-mallit kiinteällä jalustalla, ylijännitesuojalla ja sulaketarvikkeilla
• 63A- ja 80A-paritalomallit kiinteällä jalustalla, ylijännitesuojalla ja sulaketarvikkeilla
• Samassa kotelorakenteessa myös varavoimakeskukset!
-
3400900

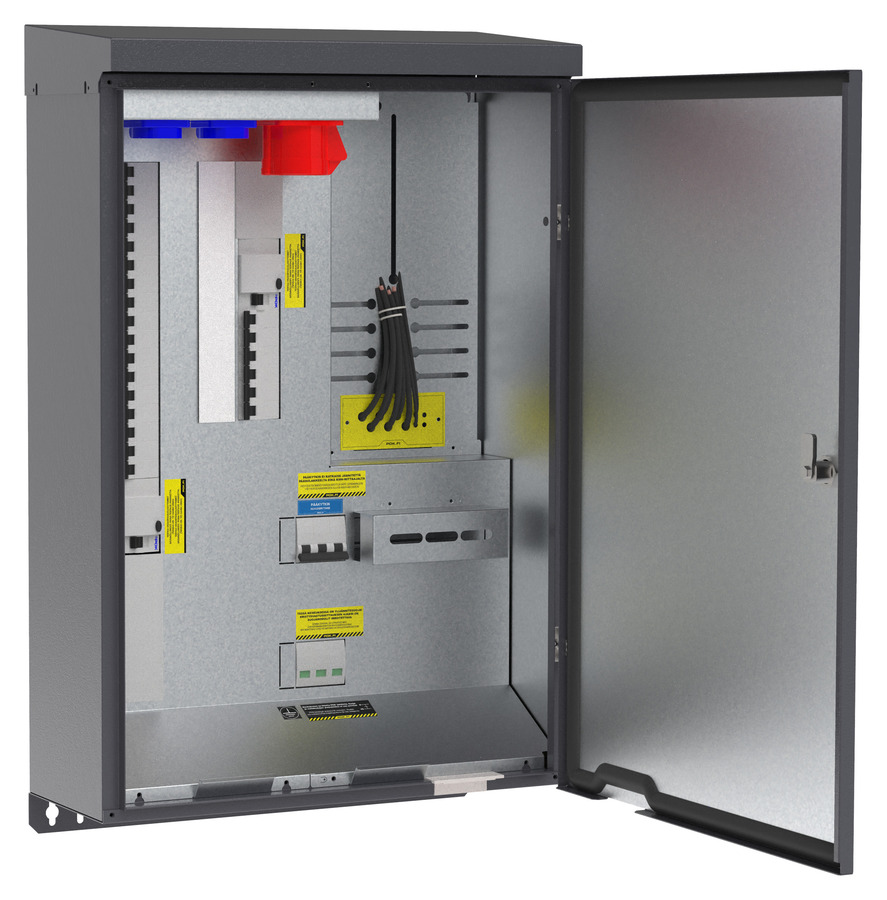

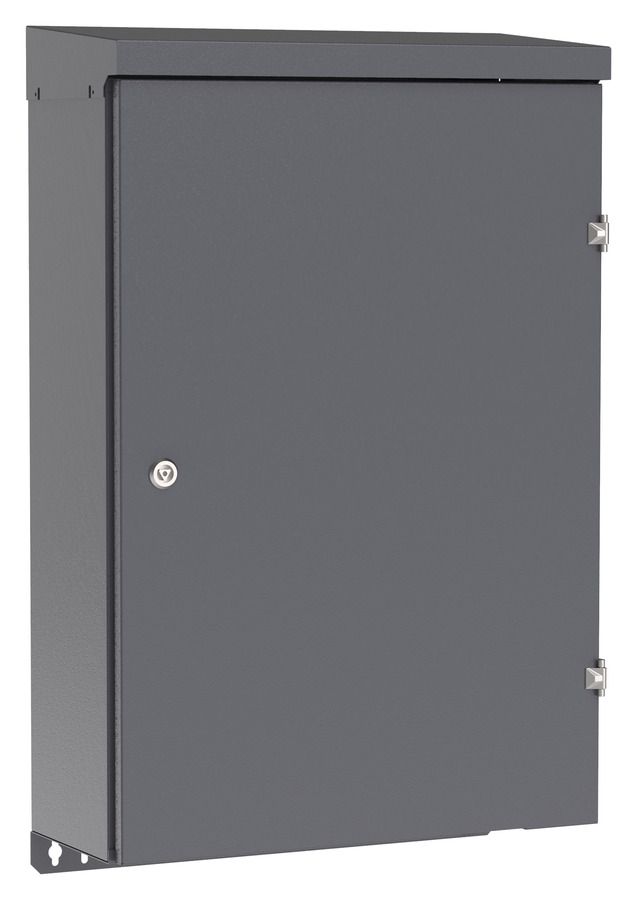

Mittauskeskus FE UMK700-63A3J1V
In63, 1x4P VVSK, PSR, 1T, 500x796x214
63
Pinta
Mittauskeskus FE UMK700-63A3J1V
In63, 1x4P VVSK, PSR, 1T, 500x796x214
Tuotekortti Pääkaavio.pdf Pääkaavio.dwg
Ukomittauskeskukset soveltuvat pää- ja mittauskeskukseksi pienkiinteistöön sekä rakennusaikaiseen sähkönjakeluun. Keskukset on valmistettu kuumasinkitystä teräslevystä, joka yhdessä oikean muotoilun kanssa takaa tukevan ja turvallisen rakenteen sekä käytettävyyden. Toimitus sisältää päävarokkeen sinetöintikannen, tarvittavat läpiviennit, syötön Al/Cu liittimet ja sadekaton. Keskuksessa on vaihtoliittimet lähtökaapelille.
- Sähkönumero
- 3400900
- Syöttöliitin
- Al/Cu 2,5-50mm2
- Ue (V)
- 230/400
- In (A)
- 63
- IP
- 34
- fn
- 50Hz
- Icw
- <10kA
- Materiaali
- Ku-si
- Pääkytkin (A)
- 63A
- JS 1nap C16
- 3
- VVS 4nap 40A
- 1
- Mittari A
- 63
- Mittarien määrä max.
- 1
- Varatilat (mod)
- 18
- Asennus
- Pinta
- Väri
- RAL7024
-
3400956

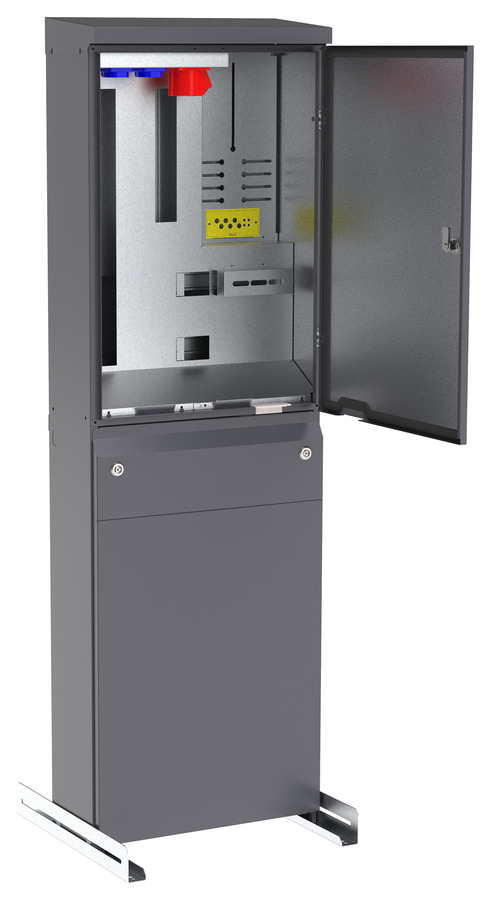

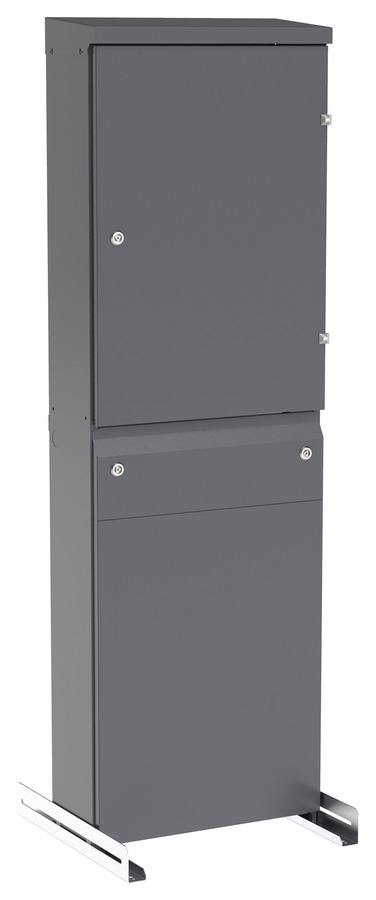

Mittauskeskus FE UMK700JAL-63A3J1VYJS
In63, 1x4P VVSK, PSR, 500x1600x214 (RAL7024)
63
Pinta
Mittauskeskus FE UMK700JAL-63A3J1VYJS
In63, 1x4P VVSK, PSR, 500x1600x214 (RAL7024)
Tuotekortti Pääkaavio.pdf Pääkaavio.dwg
Ulkomittauskeskukset soveltuvat pää- ja mittauskeskukseksi pienkiinteistöön sekä rakennusaikaiseen sähkönjakeluun. Keskukset on valmistettu kuumasinkitystä teräslevystä, joka yhdessä oikean muotoilun kanssa takaa tukevan ja turvallisen rakenteen sekä käytettävyyden. Toimitus sisältää päävarokkeen sinetöintikannen, tarvittavat läpiviennit, syötön Al/Cu liittimet ja sadekaton. Keskuksessa on vaihtoliittimet lähtökaapelille ja ylijännitesuoja. Keskuksen mukana toimitetaan myös 25A päävarokkeet, pohjakoskettimet sekä vaihtokannet asennetuna paikalleen.
- Sähkönumero
- 3400956
- Syöttöliitin
- Al/Cu 2,5-50mm2
- Ue (V)
- 230/400
- In (A)
- 63
- IP
- 34
- fn
- 50Hz
- Icw
- <10kA
- Materiaali
- KuSi
- Pääkytkin (A)
- 63
- JS 1nap C16
- 3
- VVS 4nap 40A
- 1
- Mittari A
- 63
- Mittarien määrä max.
- 1
- Varatilat (mod)
- 17
- Asennus
- Pinta
- Väri
- RAL7024
-
3400957

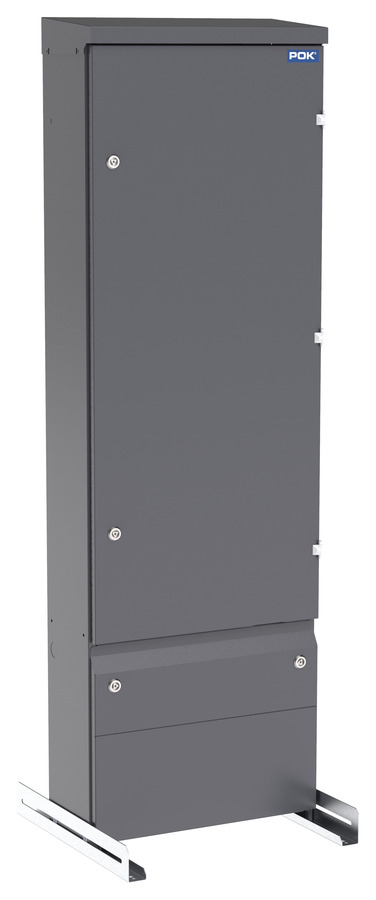

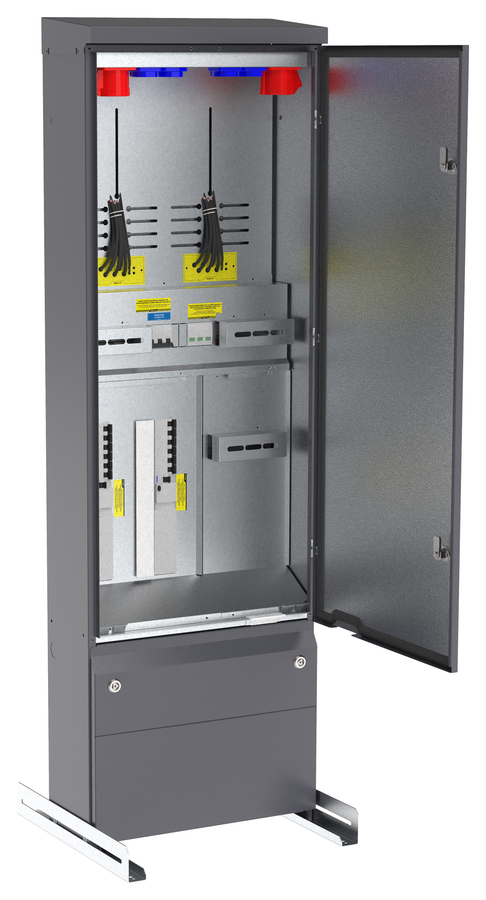

Mittauskeskus FE UMK1120JAL-PT-63A6J2VYJS
In63, 1x4P VVSK, PSR, YJS, 500x1600x214
63
Pinta
Mittauskeskus FE UMK1120JAL-PT-63A6J2VYJS
In63, 1x4P VVSK, PSR, YJS, 500x1600x214
Tuotekortti Pääkaavio.pdf Pääkaavio.dwg
Ulkomittauskeskukset soveltuvat pää- ja mittauskeskukseksi pienkiinteistöön sekä rakennusaikaiseen sähkönjakeluun. Keskukset on valmistettu kuumasinkitystä teräslevystä, joka yhdessä oikean muotoilun kanssa takaa tukevan ja turvallisen rakenteen sekä käytettävyyden. Toimitus sisältää päävarokkeen sinetöintikannen, tarvittavat läpiviennit, syötön Al/Cu liittimet ja sadekaton. Keskuksessa on vaihtoliittimet lähtökaapelille ja ylijännitesuoja. Keskuksen mukana toimitetaan myös 35A päävarokkeet, 25A varokkeet asuntojen mittauksille, pohjakoskettimet sekä vaihtokannet asennetuna paikalleen.
- Sähkönumero
- 3400957
- Syöttöliitin
- Al/Cu 2,5-50mm2
- Ue (V)
- 230/400
- In (A)
- 63
- IP
- 34
- fn
- 50Hz
- Icw
- <10
- Materiaali
- KuSi
- Pääkytkin (A)
- 63
- JS 1nap C16
- 6
- VVS 4nap 40A
- 2
- Mittari A
- 63
- Mittarien määrä max.
- 2
- Varatilat (mod)
- 12
- Asennus
- Pinta
- Väri
- RAL7024
-
3400958

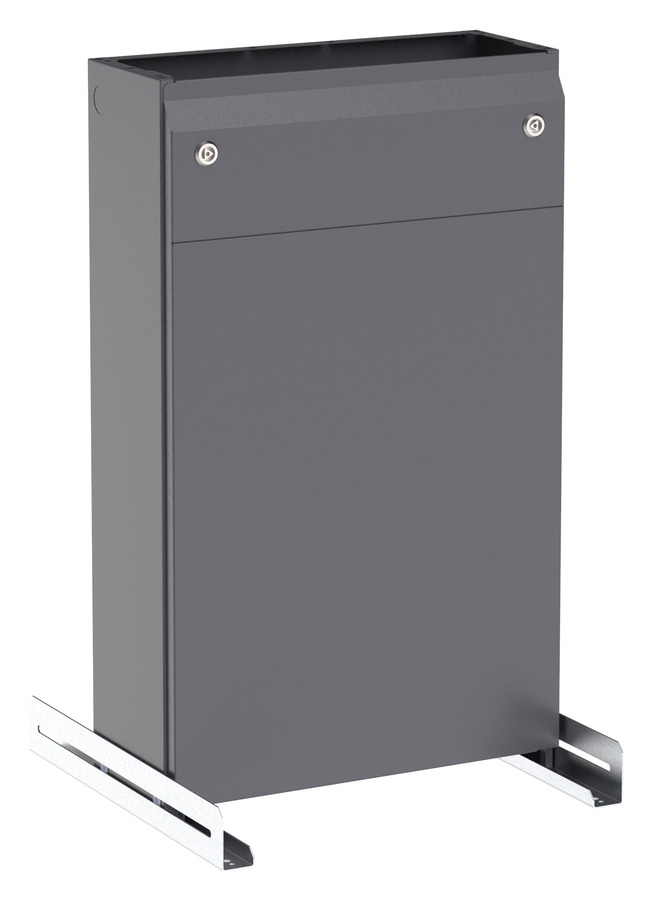

Jalusta 840/500, UMK, MKV
Lisävaruste, 500x840x210
Jalusta 840/500, UMK, MKV
Lisävaruste, 500x840x210
Tuotekortti Pääkaavio.pdf Pääkaavio.dwg
Asennusvalmis jalusta kasattuna, sisältää peitelevyt ja tukiraudat.
- Sähkönumero
- 3400958
- Materiaali
- Ku-Si
- Väri
- RAL7024
-
3400959

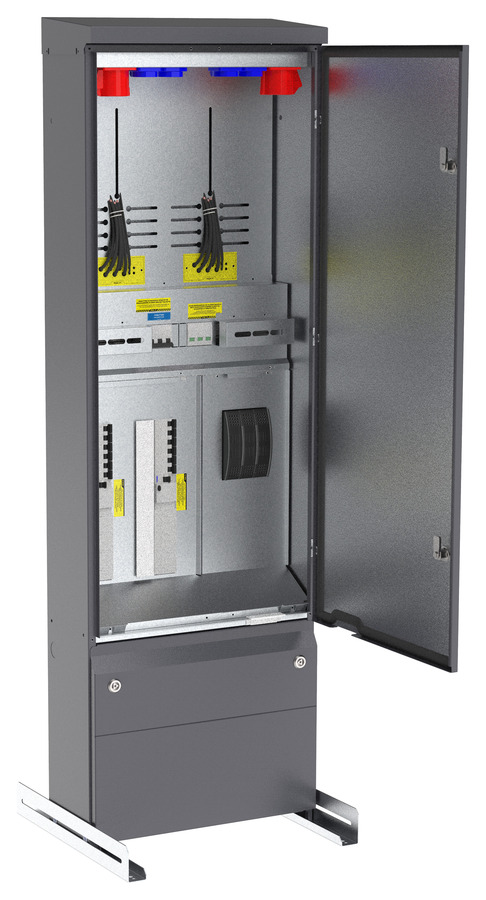

Mittauskeskus FE UMK1120-PT-80A6J2VYJS
In80, 1x4P VVSK, PSR, YJS, 500x1600x214
80
Pinta
Mittauskeskus FE UMK1120-PT-80A6J2VYJS
In80, 1x4P VVSK, PSR, YJS, 500x1600x214
Tuotekortti Pääkaavio.pdf Pääkaavio.dwg
Ulkomittauskeskukset soveltuvat pää- ja mittauskeskukseksi pienkiinteistöön sekä rakennusaikaiseen sähkönjakeluun. Keskukset on valmistettu kuumasinkitystä teräslevystä, joka yhdessä oikean muotoilun kanssa takaa tukevan ja turvallisen rakenteen sekä käytettävyyden. Toimitus sisältää päävarokkeen sinetöintikannen, tarvittavat läpiviennit, syötön Al/Cu liittimet ja sadekaton. Keskuksessa on vaihtoliittimet lähtökaapelille ja ylijännitesuoja.
- Sähkönumero
- 3400959
- Syöttöliitin
- Al/Cu 2,5-50mm2
- Ue (V)
- 230/400
- In (A)
- 80
- IP
- 34
- fn
- 50Hz
- Icw
- <10
- Materiaali
- KuSi
- Pääkytkin (A)
- 125
- JS 1nap C16
- 6
- VVS 4nap 40A
- 2
- Mittari A
- 63
- Mittarien määrä max.
- 2
- Varatilat (mod)
- 12
- Asennus
- Pinta
- Väri
- RAL7024
